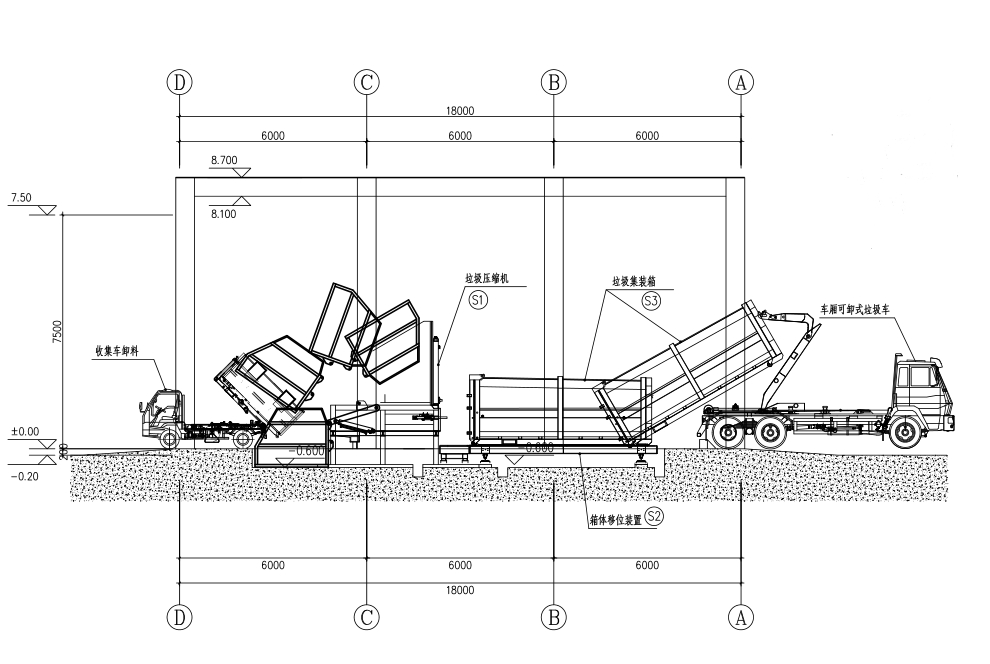

前進料水平式垃圾壓縮中轉站

序號

設備名稱

低位前進料水平式垃圾壓縮中轉站技術參數

1

生活垃圾壓縮系統

1.1 降低站房建設成本，采用**層進料，**層出料的方式；

1.2 降低占地面積，采用前進前出的方式，即收集車從站房前端進料，轉運車從前端裝垃圾箱的方式；

1.1 單次循環垃圾處理量：2.5m3；

1.2 壓縮機電機功率：15kW；

1.3 系統壓力：25MPa；

1.4 **壓縮力：420kN；

1.5 單次壓縮循環時間（空載）：45s；

1.6 推頭行程：1600mm；

1.7 每小時處理量：20t/h；

1.8 外形尺寸（長×寬×高）:6820×2500×2560mm；

1.9 推頭：推頭關鍵材料采用耐磨、耐腐蝕鋼板，布氏硬度400HB， 拉伸強度1250（牛/平方毫米）；

1.10 抱箱機構采用連桿機構，由油缸驅動，具有機械鎖定功能，執行抱箱由油缸縮回動作完成，箱體接近滿箱時壓縮推力傳遞到抱箱  機構，抱箱油缸承受縮回壓力，不受伸出拉力，確保壓縮機與垃圾箱不分離；

1.11 箱體閘門關閉采用柔性技術，徹底解決閘門落下夾帶垃圾問題。

2

上料系      統

2.1 采用多連桿翻轉系統，油缸驅動；

2.2 采用先舉升后翻轉的方式入料；

2.3 翻轉上下總時間：30s；

2.4 上料系統上料凈載：2.5t；

2.5 上料系統上料方量：6m3。

3

料槽

3.1 料槽接收上料系統來的垃圾，起暫存作用；

3.2 料槽為固定模式，有效容積8m3；

3.3 料槽有矩管等材料焊接而成的鋼結構，結構牢固可靠。

4

箱體移

位裝置

4.1 采用兩箱三工位的方式，可承載兩個滿載的垃圾箱體，由平臺機架，驅動裝置、導軌等構成；

4.2 平臺采用液壓驅動，通過平臺的水平移動能完成垃圾箱的自動換箱；

4.3 平臺表面平整封閉，可以防止垃圾及污水滲落，便于保潔作業；

4.4 移動運行5m/min，運行過程平穩；

4.5 平臺為鋼桁架結構，**承載力40t。

5

垃圾集裝箱

5.1 箱體頂面、兩側面均為曲面結構，剛性好,便于垃圾傾倒徹底；

5.2 箱體尾門采用液壓鎖緊，保證在配套車輛的駕駛室**箱體尾 門的打開和鎖緊，縫隙無垃圾夾帶；

5.3 密封條與箱體連接采用易拆式結構，確保尾門具有良好的密封性能，能有效防止污水在壓縮和運輸過程中的滲漏，結構便于密封 條的更換及維護保養；

5.4 尾門液壓鎖緊機構采用尾門兩側和底部九點或以上鎖緊方式， 確保設備工作過程和運輸過程無滴漏；九點不含頂部旋轉點，尾門為整板，無外露加強筋；

5.6 密封條的壓縮量無級可調且具有自動防脫鉤的功能，鎖緊可靠，密封性好；

5.7 容積:22m3；

5.8 **凈載：14t；

5.9 外形尺寸（長×寬×高）：6100×2500×2500mm。
